Dans le domaine de la science des matériaux et du contrôle qualité, l’analyse métallographique joue un rôle crucial dans la compréhension de la microstructure et des propriétés des métaux et alliages. Parmi les outils essentiels de ce processus, la machine d’incrustation métallographique s’impose comme un équipement clé pour la préparation des échantillons. Il permet aux techniciens et aux chercheurs de monter des échantillons de manière efficace, garantissant ainsi la stabilité, la précision et la reproductibilité lors des opérations ultérieures de meulage et de polissage.
Un machine d'incrustation métallographique permet des méthodes d'enrobage à chaud et à froid, s'adaptant à un large éventail de types d'échantillons, notamment les métaux, les composites et les matériaux non métalliques. En incorporant des échantillons dans de la résine, les techniciens peuvent manipuler des échantillons fragiles ou petits en toute sécurité, en préservant leurs caractéristiques microstructurales pour un examen précis au microscope ou d'autres instruments analytiques.
La demande croissante d'automatisation et de flux de travail de laboratoire à haut débit a poussé l'évolution des consommables d'inlay métallographiques, des presses manuelles traditionnelles aux systèmes entièrement automatisés équipés de contrôle de température, de capacités de vide et d'interfaces conviviales. Ces avancées améliorent non seulement l’efficacité opérationnelle, mais minimisent également les erreurs humaines, améliorant ainsi la fiabilité des études métallographiques.
Aperçu de la machine d'incrustation métallographique
Un metallographic inlay machine is a specialized device designed to embed material specimens in a solid medium, usually resin, to facilitate handling, grinding, and polishing. The core function of this machine is to create stable and uniform sample mounts that preserve the microstructural integrity of the specimen, allowing for precise metallographic examination.
Il existe plusieurs types de consommables d'incrustation métallographique, principalement classés en fonction de leur méthode de montage : montage à chaud, montage à froid et montage automatique.

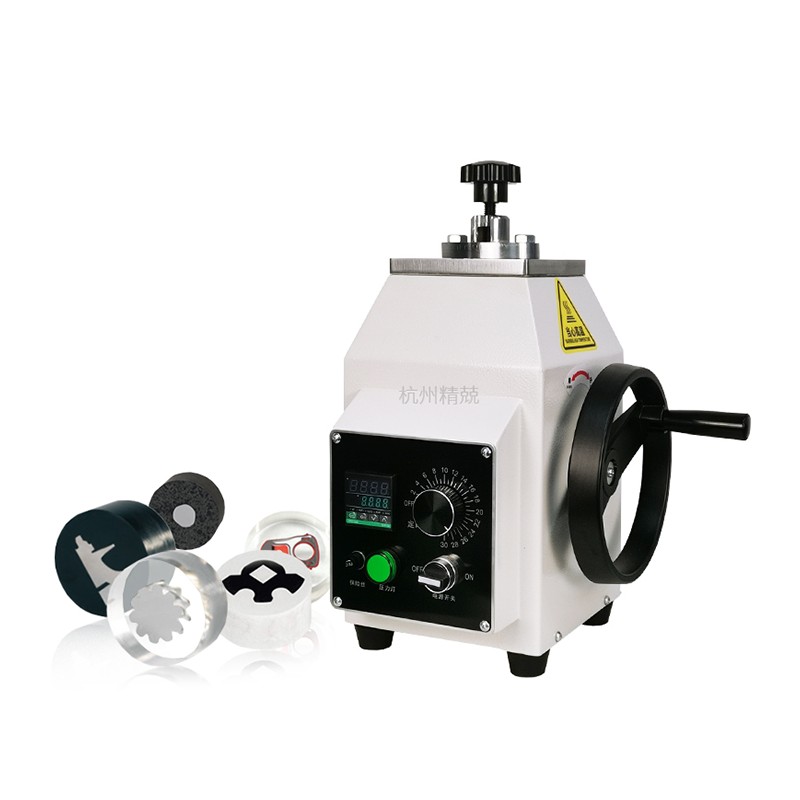

- Machines d'enrobage à chaud : Utiliser la chaleur pour durcir les résines thermodurcissables autour de l'échantillon. Le chauffage et la pression contrôlés produisent un support dur et durable adapté aux échantillons métalliques nécessitant une résistance élevée à l'usure.
- Machines d'enrobage à froid : Utiliser des résines durcissant à température ambiante ou des composés époxy, permettant une préparation rapide sans contrainte thermique. Convient aux matériaux délicats ou sensibles.
- Unutomatic Metallographic Inlay Machines : Combinez le contrôle de la température, l’application de pression et parfois les capacités de vide. Offrez un débit élevé, une qualité constante et une intervention minimale de l’opérateur.
Le choix de la machine dépend du type d’échantillon, des exigences de débit et du niveau d’automatisation souhaité. Les petits laboratoires peuvent préférer les systèmes manuels ou semi-automatiques pour plus de flexibilité, tandis que les laboratoires industriels bénéficient de machines entièrement automatisées pour plus d'efficacité et de répétabilité.
Comparaison des types de machines d'incrustation métallographique
| Tapez | Principe de fonctionnement | Matériaux appropriés | Diamètre du moule | Unutomation Level | Undvantages & Limitations |
|---|---|---|---|---|---|
| Machine de montage à chaud | Résine durcissant à chaud autour de l'échantillon | Métaux, Alliages | φ25–50 mm | Manuel/semi-automatique | Haute résistance à l’usure ; temps de traitement plus long |
| Machine d'enrobage à froid | Durcissement de la résine à température ambiante | Métaux, non-métaux | φ25–50 mm | Manuel/semi-automatique | Rapide et sans stress ; dureté inférieure |
| Unutomatic Inlay Machine | Unutomated heat, pressure, vacuum | Différents types d'échantillons | φ25–50 mm | Entièrement automatique | Débit élevé, qualité constante ; coût plus élevé |
Évolution technologique et innovations
Le développement de consommables pour incrustations métallographiques est passé de simples presses manuelles à des systèmes automatisés sophistiqués.
Développement historique
Les premières machines étaient manuelles, obligeant les opérateurs à presser les échantillons à la main. Les machines semi-automatiques ont introduit le contrôle de la température et le contrôle hydraulique, améliorant ainsi le débit et la cohérence.
Percées technologiques clés
Caractéristiques des machines modernes :
- Unutomatic pressure and temperature control
- Montage assisté par le vide
- Interfaces programmables pour différents types d'échantillons
- Automatisation à haut débit
Systèmes intelligents et intégrés
Les machines intelligentes incluent désormais l'enregistrement des processus, la surveillance à distance et l'intégration avec les systèmes d'information de laboratoire, s'alignant ainsi sur les tendances de l'Industrie 4.0.
Comparaison des générations de machines d'incrustation métallographique
| Génération | Année de sortie | Méthode de chauffage | Plage de pression | Unutomation Level | Débit d'échantillon (par heure) |
|---|---|---|---|---|---|
| Première génération | années 1980 | Chauffage électrique | Manuel | Manuel | 10-20 |
| Deuxième génération | années 2000 | Chauffage à température constante | 10 à 50 MPa | Semi-automatique | 30-50 |
| Troisième génération | 2015 | Vide à température précise | 50 à 100 MPa | Entièrement automatique | 60-100 |
Analyse de l’état et des tendances du marché
Le marché mondial des consommables pour incrustations métallographiques connaît une croissance constante, tirée par les secteurs de l'automobile, de l'aérospatiale, de l'électronique et de la recherche.
Aperçu du marché mondial
- Amérique du Nord et Europe : des marchés matures et exigeants
- Unsia-Pacific: rapid growth in electronics, automotive, aerospace sectors
Concurrence industrielle
Les principaux différenciateurs incluent l'automatisation, la taille du moule, la précision de la température et de la pression et les fonctionnalités intelligentes.
Tendances et facteurs déterminants
- Unutomation and smart features
- Précision et fiabilité
- Intégration LIMS
- Personnalisation pour les besoins spécifiques de l'industrie
Unpplication Scenarios and Case Studies
Les machines d'incrustation métallographique sont utilisées dans diverses industries :
- Unutomotive : pièces de moteurs, engrenages, alliages ; nécessitent une résistance élevée à l’usure
- Unerospace : alliages haute température, composites ; besoin d'un montage précis
- Électronique : PCB et microcomposants ; les échantillons délicats nécessitent un montage à froid
- Materials R&D : métaux et composites divers ; répétabilité et débit élevés
Unpplication Scenarios and Recommended Machine Types
| Industrie | Type d'échantillon | Exigences de montage | Modèle de machine recommandé | Unutomation Level |
|---|---|---|---|---|
| Unutomotive | Pièces métalliques | Haute résistance à l'usure | Unutomatic Inlay Machine A | Entièrement automatique |
| Unerospace | Alliages haute température | Faible contrainte thermique | Machine de montage à chaud B | Semi-automatique |
| Électronique | PCB/microcomposants | Chaleur délicate et minimale | Machine d'enrobage à froid C | Manuel/semi-automatique |
| Materials R&D | Divers métaux et composites | Précision, répétabilité | Unutomatic Inlay Machine D | Entièrement automatique |
Étude de cas : Un laboratoire aérospatial a adopté des machines d'incrustation sous vide entièrement automatisées, réduisant les bulles d'air et améliorant la qualité de la surface des échantillons, augmentant ainsi le débit de 80 % tout en maintenant la cohérence.
Guide d'utilisation et d'entretien
Procédures opérationnelles
- Préparez les échantillons, choisissez la résine/le moule
- Montage à chaud, à froid ou automatique selon le type d'échantillon
- Inspecter les supports après le traitement
Problèmes courants et dépannage
| Problème | Parce que | Solution |
|---|---|---|
| Unir bubbles | Mauvais vide/mélange | Utilisez le vide ; bien mélanger la résine |
| Résine non durcie | Mauvaise température/temps | Vérifiez les paramètres ; suivre les directives en matière de résine |
| Exemple de désalignement | Mauvais placement | Unlign sample carefully |
| Erreur machine | Problèmes de capteur/électrique | Suivez le guide du fabricant ; calibrer régulièrement |
Meilleures pratiques de maintenance
- Nettoyage et inspection réguliers
- Calibrage des capteurs
- Lubrification des pièces mobiles
- Mises à jour logicielles pour systèmes automatisés
Considérations de sécurité
- Utiliser un EPI
- Manipulez les résines avec précaution
- Respecter les limites de pression/température
- Assurer l'aération
Orientations futures du développement
- Automatisation intelligente : Détection d'erreurs AI, contrôle de processus adaptatif, opération à distance
- Intégration LIMS : traçabilité, optimisation basée sur les données
- Undvanced Materials and Sustainability : résines écologiques et performantes
- Miniaturisation et précision : les échantillons petits et délicats nécessitent des moules et un contrôle précis
- Implications sur le marché : les machines entièrement automatisées, intelligentes et respectueuses de l'environnement domineront
Le machine d'incrustation métallographique a évolué de simples presses manuelles à des systèmes automatisés sophistiqués, offrant une préparation d'échantillons stable et reproductible pour l'analyse métallographique. Les innovations technologiques, la croissance du marché et la diversité des applications mettent en évidence son rôle essentiel dans la science des matériaux et le contrôle de la qualité industrielle.
Les développements futurs (automatisation, intégration de l’IA, matériaux durables et miniaturisation de précision) promettent d’améliorer l’efficacité, la cohérence et la responsabilité environnementale. Pour les laboratoires et les utilisateurs industriels, une sélection, un fonctionnement et une maintenance appropriés des machines sont essentiels pour maximiser les performances.
Les consommables d'incrustation métallographique ne sont pas seulement des outils pour la préparation d'échantillons, mais ils facilitent également la découverte scientifique, l'assurance qualité et l'innovation dans la recherche sur les matériaux.
