Guide complet des équipements et consommables de prétraitement métallographique

Les fondements d’une analyse métallographique précise : préparation des échantillons

Les équipements et consommables de prétraitement métallographique constituent la première étape critique des flux de travail de caractérisation des matériaux. Avant qu'un échantillon n'atteigne le microscope, qu'il s'agisse d'une diffraction optique, d'électrons à balayage ou de rétrodiffusion d'électrons, sa surface doit être préparée selon une norme qui révèle les véritables caractéristiques microstructurales sans introduire d'artefacts dus à la section, au montage ou à l'abrasion. Un échantillon mal préparé ne peut pas être corrigé au stade de l’imagerie ; Les couches de déformation, les reliefs, les bavures et les vides d'arrachement créés pendant la préparation sont permanents et produiront des résultats analytiques trompeurs.

La séquence de pré-traitement suit une progression définie : sectionnement → montage → meulage planaire → polissage grossier → polissage fin → polissage final → gravure. Chaque étape dépend de la combinaison correcte entre la capacité de l'équipement et la sélection des consommables. La gamme de consommables (poudre de mosaïque métallographique, chiffons de polissage, liquide d'alumine, suspension de diamant et solutions colloïdales de dioxyde de silicium) remplit chacun une fonction spécifique au sein de cette séquence et n'est pas interchangeable.

Équipement de prétraitement métallographique : Instruments de base

Un laboratoire complet de préparation métallographique nécessite une suite d’instruments, chacun étant conçu pour une étape spécifique du traitement des échantillons. La sélection de l'équipement doit tenir compte de la dureté du matériau de l'échantillon, des exigences de débit et des spécifications d'état de surface exigées par les techniques d'analyse en aval.

Équipement de sectionnement et de coupe

Les machines à tronçonner abrasives et les scies à fil diamanté de précision sont les deux principales technologies de coupe utilisées dans les laboratoires métallographiques. Machines à tronçonner abrasives utilisez des disques de coupe à liant résine ou caoutchouc tournant à 2 800–3 500 tr/min avec un apport continu de liquide de refroidissement pour minimiser les zones de dommages thermiques. Pour les alliages ferreux, les meules en oxyde d'aluminium sont standard ; pour les matériaux non ferreux et céramiques, les meules en carbure de silicium sont préférées. Les machines de découpe de précision équipées d'étaux à éprouvettes et d'un contrôle de la vitesse d'avance réalisent des couches de déformation induites par la section de moins de 50 µm dans les aciers trempés, contre 200 à 500 µm pour les meuleuses d'angle manuelles. Les scies à fil diamanté fonctionnent avec des forces de coupe nettement inférieures et constituent le choix idéal pour les céramiques fragiles, les matériaux semi-conducteurs et les spécimens archéologiques pour lesquels la minimisation des dommages mécaniques est primordiale.

Presses de montage

Les presses d'enrobage par compression à chaud encapsulent les échantillons sectionnés dans une résine thermodurcissable ou thermoplastique sous température et pression contrôlées. Les paramètres de fonctionnement standard pour les composés de montage phénoliques et époxy sont 150-180°C à 250-300 bars , maintenu pendant 4 à 8 minutes suivi d'un cycle de relâchement de pression refroidi à l'eau. Les presses d'enrobage automatiques modernes exécutent le cycle complet sans intervention de l'opérateur et fournissent une géométrie de montage cohérente, essentielle pour les systèmes de polissage automatisés qui utilisent des porte-échantillons avec des tolérances de hauteur fixes. Le diamètre du cylindre de la presse de montage (25 mm, 30 mm, 40 mm et 50 mm sont standard) détermine la taille du support et doit correspondre au diamètre du porte-échantillon du système de polissage du laboratoire.

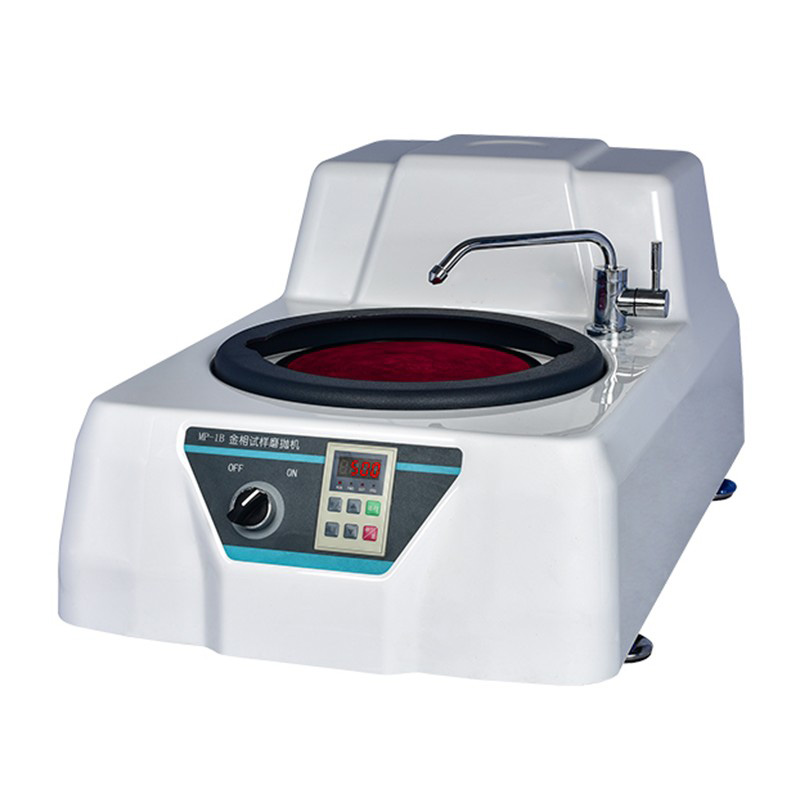

Systèmes de meulage et de polissage

Les machines de meulage et de polissage automatisées constituent l’investissement en équipement le plus important dans un laboratoire métallographique. Les systèmes semi-automatiques et entièrement automatiques utilisent un plateau rotatif avec une tête d'échantillon contrarotative, appliquant une force d'appui programmable (généralement 10 à 50 N par spécimen ), la vitesse de rotation (50 à 300 tr/min) et le temps de traitement pour chaque étape de consommable. La reproductibilité des systèmes automatisés élimine la variabilité d'un opérateur à l'autre en termes de finition de surface et de rétention des bords, les deux sources les plus courantes d'erreurs induites par la préparation dans les flux de travail de polissage manuel. Les systèmes de force centrale appliquent une force à l’ensemble du porte-échantillon ; les systèmes de force individuels appliquent une force contrôlée à chaque éprouvette indépendamment, ce qui est nécessaire lors du traitement d'éprouvettes de dureté différente dans le même support.

Poudre de mosaïque métallographique : sélection et performances du composé de montage

La poudre de mosaïque métallographique, également appelée résine de montage ou composé d'enrobage, remplit de multiples fonctions au-delà du simple maintien de l'échantillon dans une géométrie pratique. Le matériau de montage doit soutenir le bord de l'échantillon pendant le meulage et le polissage pour éviter les arrondis, résister aux solvants et aux agents de gravure utilisés dans les étapes de préparation ultérieures et fournir un contraste de dureté suffisant avec l'échantillon pour éviter un polissage différentiel en relief.

Les principaux types de composés de montage et leurs critères de sélection sont :

• Poudre phénolique (bakélite) — Le choix standard pour les alliages ferreux et la plupart des métaux industriels où la rétention des bords n'est pas critique. Durcit en un support dur et opaque avec une dureté Vickers d'environ 35 à 45 HV. Résistant à la plupart des agents de gravure, y compris le nital et le réactif de Keller. Température de traitement : 150-160°C.
• Poudre de phtalate de diallyle (DAP) — Préféré lorsqu'une rétention supérieure des bords est requise, comme pour les revêtements, les couches cémentées et les traitements de surface. Les montures DAP sont plus dures que les montures phénoliques (50 à 60 HV) et présentent un retrait plus faible pendant le durcissement, produisant un meilleur contact d'interface entre l'échantillon et la monture et réduisant le risque de formation d'espace conduisant à un arrondi des bords.
• Poudre époxy chargée de minéraux — Utilisé pour les échantillons nécessitant une rétention de bord et une résistance chimique maximales. Les particules de charge (généralement de l'oxyde d'aluminium ou du carbure de silicium) augmentent la dureté du support à 60–80 HV et améliorent la polissabilité à un niveau plus proche de celui de nombreux échantillons métalliques, réduisant ainsi le relief différentiel.
• Poudre de montage conductrice — Composés phénoliques chargés de graphite ou de cuivre qui produisent des supports électriquement conducteurs pour l'analyse SEM et EBSD sans avoir besoin de revêtement par pulvérisation cathodique. Valeurs de conductivité de 10⁻² à 10⁻¹ S/cm sont réalisables avec des formulations chargées de cuivre.

Pour les échantillons sensibles à la chaleur (soudures, polymères et alliages à bas point de fusion), les systèmes époxy ou acryliques polymérisables à froid remplacent entièrement le montage par compression à chaud, durcissant à température ambiante sous une pression minimale pendant 8 à 24 heures.

Tissu de polissage métallographique : correspondance des poils, de la dureté et des applications

Le choix du tissu de polissage est l'une des décisions de consommables les plus importantes dans la préparation métallographique, car le tissu contrôle la géométrie de coupe de la suspension abrasive utilisée à chaque étape de polissage. Le matériau du tissu, la hauteur des poils et la dureté déterminent la manière dont les particules abrasives sont retenues et leur liberté de mouvement sur la surface de l'échantillon, affectant directement le taux d'enlèvement de matière, la profondeur des rayures et la formation du relief.

Une erreur de préparation courante consiste à utiliser un chiffon avec une hauteur de poil excessive lors de l'étape de polissage du diamant. Les chiffons à poils longs permettent aux particules abrasives de se déplacer librement et d'adopter des orientations aléatoires, produisant des rayures multidirectionnelles et un soulagement accru entre les phases de dureté différente. Les chiffons durs à poils bas utilisés avec les suspensions diamantées produisent des rayures plus directionnelles et moins profondes. qui sont éliminés efficacement lors de l’étape de polissage suivante.

Liquides abrasifs de polissage : comparaison du diamant, de l'alumine et du dioxyde de silicium

Les trois principales familles de liquides abrasifs de polissage utilisées dans la préparation métallographique (suspension de diamant, liquide de polissage d'alumine et dioxyde de silicium colloïdal) occupent des positions distinctes dans la séquence de préparation et sont sélectionnées en fonction du matériau à préparer, de l'état de surface requis et de la technique analytique qui suit.

Liquide de polissage diamant

Les suspensions de polissage diamantées constituent le principal abrasif pour les étapes de polissage grossier et intermédiaire. Les particules de diamant synthétique monocristallin ou polycristallin sont en suspension dans un support à base d'eau ou d'huile à des concentrations de 0,1 à 2,0 carats par 100 ml . Les grades de granulométrie vont de 9 µm (grossier) à 6 µm, 3 µm, 1 µm et 0,25 µm (fin), chaque étape éliminant la couche de rayure introduite par le grade précédent. La dureté du diamant de 10 sur l'échelle de Mohs le rend efficace sur tous les matériaux métalliques et céramiques, y compris les aciers trempés supérieurs à 65 HRC, le carbure de tungstène et les céramiques d'alumine qui ne peuvent pas être polies avec des abrasifs plus doux. Les suspensions diamantées à base d'eau sont compatibles avec la plupart des chiffons de polissage et constituent le choix standard pour les systèmes automatisés ; les suspensions à base d'huile réduisent la corrosion aqueuse sur les métaux réactifs tels que les alliages d'aluminium et le magnésium.

Liquide de polissage à l'alumine

Les suspensions de polissage d'alumine (Al₂O₃) sont principalement utilisées pour le polissage intermédiaire à final des métaux non ferreux, des alliages de cuivre, de l'aluminium et du titane. Disponible sous forme d'alumine alpha (monocristalline, plus dure, plus agressive) et d'alumine gamma (polycristalline, plus douce, produit une finition plus fine), à des tailles de particules de 0,05 µm, 0,3 µm et 1,0 µm . Les suspensions d'alumine sont généralement appliquées sur des laines à poils moyens ou des tissus synthétiques et atteignent des valeurs de rugosité de surface Ra < 5 nm sur les alliages d'aluminium. L'une des principales limites de l'alumine est sa tendance à s'incruster dans les métaux mous, en particulier l'aluminium et le cuivre purs, laissant des résidus blancs visibles au microscope qui peuvent être identifiés à tort comme des particules de seconde phase. Un nettoyage approfondi par ultrasons à l'isopropanol après polissage à l'alumine est essentiel avant de procéder à la gravure ou à l'examen SEM.

Liquide de polissage au dioxyde de silicium (silice colloïdale)

Les suspensions colloïdales de dioxyde de silicium, communément appelées OPS (suspension de polissage à l'oxyde), sont l'abrasif de polissage final standard pour la préparation d'échantillons EBSD et pour les matériaux où la qualité de surface la plus élevée est requise. Particules de silice colloïdale de 0,02 à 0,06 µm dans un support légèrement alcalin (pH 9,5 à 10,5), effectuez simultanément une abrasion mécanique et une dissolution chimique de la couche superficielle déformée. Cette action chimiomécanique élimine la fine couche de déformation amorphe qui reste après le polissage au diamant, une couche invisible en microscopie optique mais qui produit une mauvaise qualité de motif Kikuchi en EBSD. La silice colloïdale est particulièrement efficace sur les alliages de titane, les superalliages de nickel, les aciers inoxydables et les métaux réfractaires. Délais de traitement de 15 à 45 minutes sur une polisseuse vibrante ou 2 à 5 minutes sur une polisseuse rotative avec un chiffon chimiomécanique sont typiques. Le pH alcalin nécessite une manipulation soigneuse et un rinçage complet pour éviter les taches de surface, et il faut éviter que les suspensions de silice colloïdale ne sèchent sur le tissu ou la surface de l'échantillon car le gel séché est difficile à éliminer sans réintroduire des dommages à la surface.

Construire une séquence de préparation : faire correspondre l'équipement et les consommables au matériau

Une préparation métallographique efficace nécessite de sélectionner l’équipement et les consommables dans une séquence intégrée plutôt que isolément. Les principes suivants guident la conception des séquences dans toutes les catégories de matériaux :

• Alliages ferreux durs (aciers >400 HV) — Montage par compression à chaud avec DAP ou poudre chargée de minéraux → Papiers abrasifs SiC grain 220/500/1200 → Diamant 9 µm sur tissu dur → Diamant 3 µm sur tissu moyen → Diamant 1 µm sur tissu à poils courts → Silice colloïdale sur tissu chimiomécanique pour l'EBSD, ou gravure directe après 1 µm pour la microscopie optique.
• Alliages d'aluminium — Support époxy durcissant à froid (pour éviter les effets de durcissement dus à la chaleur de la presse) → Papiers SiC → Diamant 3 µm sur tissu moyen → Alumine 0,3 µm sur chiffon doux → Silice colloïdale 0,05 µm sur polisseuse vibrante pour EBSD. Évitez toute pression excessive à toutes les étapes de polissage pour éviter de maculer la matrice molle.
• Carbures cémentés et céramiques — Support phénolique ou conducteur → disque abrasif diamanté (70–125 µm) → diamant 15 µm sur tissu dur → diamant 6 µm → diamant 3 µm → diamant 1 µm sur tissu à poils courts. L'alumine et la silice colloïdale sont généralement inefficaces sur les matériaux plus durs que 1 500 HV.
• Revêtements par projection thermique et systèmes multicouches — Imprégnation époxy sous vide avant le montage pour combler la porosité du revêtement et empêcher l'arrachement → Montage DAP ou rempli de minéraux → meulage à basse pression pour minimiser le délaminage du revêtement → séquence fine de diamant avec force réduite. La rétention des bords est le principal critère de qualité ; formation de relief entre le substrat et le revêtement dépassant 0,5 µm rend la mesure de l’épaisseur du revêtement peu fiable.

Documenter la séquence complète de préparation (y compris le modèle d'équipement, la marque et la qualité des consommables, la force appliquée, la vitesse du plateau et le temps de traitement) pour chaque type de matériau permet aux laboratoires de reproduire les résultats de manière cohérente entre les opérateurs et au fil du temps, ce qui constitue une exigence fondamentale pour les installations d'essais de matériaux accréditées ISO/IEC 17025.
