Machines de découpe métallographique : types, sélection et guide

Qu'est-ce qu'un Machine de découpe métallographique ?

Une machine de découpe métallographique – également appelée machine de section métallographique, machine de découpe métallographique ou coupe métallographique – est un instrument de précision utilisé pour sectionner des échantillons de métal, de céramique, de composite ou de minéral en vue d'un examen microscopique. L'exigence déterminante qui sépare l'équipement de coupe métallographique des scies générales pour le travail des métaux est la suivante : Dommages minimes à la microstructure de l'échantillon au niveau et à côté de la surface coupée : pas de zone affectée thermiquement, pas de déformation mécanique, pas de maculage des phases molles, pas de fissuration des phases fragiles.

La préparation des échantillons métallographiques commence par la coupe. Tout ce qui suit – montage, meulage, polissage, gravure et examen microscopique – dépend entièrement de la qualité de la coupe initiale. Une section produite avec une chaleur ou une pression excessive introduit des artefacts impossibles à distinguer des véritables défauts du matériau au microscope, invalidant ainsi l'analyse. La sélection et l’utilisation de l’équipement de découpe métallographique approprié pour chaque classe de matériaux constituent donc la compétence fondamentale de la préparation d’échantillons en laboratoire.

Le marché des fraises métallographiques se segmente en deux principaux types d’instruments : machines à tronçonner abrasives et scies de précision à basse vitesse — chacun optimisé pour différentes catégories de matériaux et exigences de qualité. Comprendre les capacités et les limites de chaque type est essentiel pour tout laboratoire spécifiant un équipement de préparation d’échantillons métalliques.

Types d'équipement de sectionnement métallographique

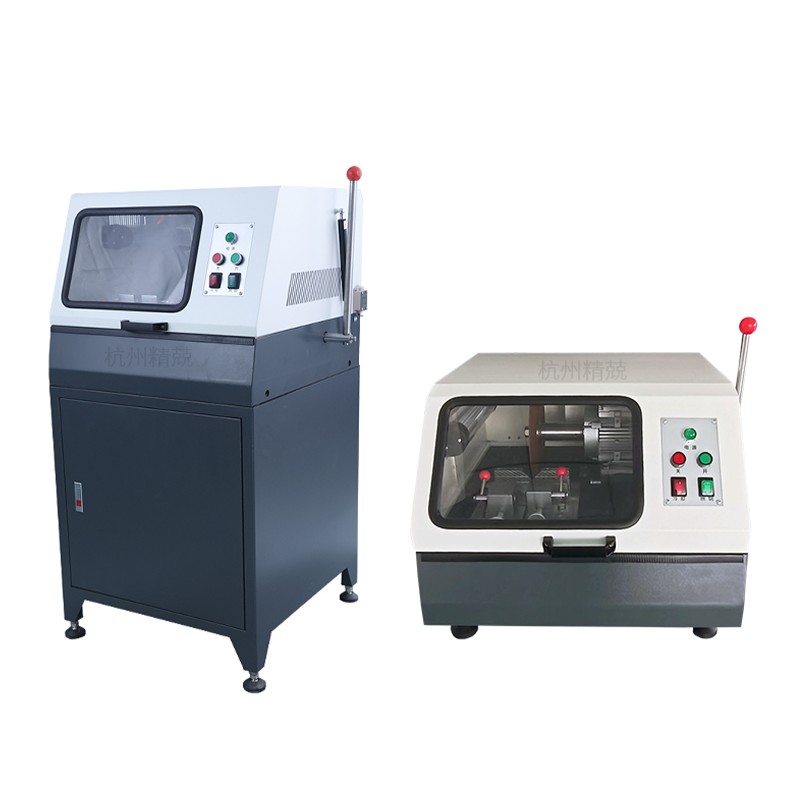

Coupeur abrasif métallographique (machine à tronçonner)

La fraise abrasive métallographique - également connue sous le nom de scie à tronçonner métallographique, d'équipement de tronçonnage métallurgique ou de scie à sectionner pour la préparation des échantillons - utilise une fine meule abrasive rotative pour sectionner les échantillons par meulage plutôt que par sciage. La meule est un disque abrasif aggloméré (oxyde d'aluminium pour les matériaux ferreux, carbure de silicium pour les matériaux non ferreux et céramiques) qui enlève la matière par abrasion le long du plan de coupe. Les diamètres de roue varient généralement de 150 mm à 400 mm et les vitesses de broche de 2 000 à 5 000 tr/min en fonction de la taille de la machine et du matériau.

La variable critique dans le fonctionnement de la machine de tronçonnage abrasif est génération de chaleur à l'interface de coupe . La section abrasive génère intrinsèquement de la chaleur de friction ; si elle n'est pas contrôlée, cette chaleur élève la température de l'échantillon au-dessus des seuils de transformation de phase ou de revenu, modifiant ainsi la microstructure même que la coupe est destinée à exposer pour analyse. Les machines de sectionnement métallographique modernes résolvent ce problème grâce à systèmes de refroidissement par inondation qui fournissent du fluide de coupe directement à l'interface meule-éprouvette tout au long de la coupe, maintenant la température de l'éprouvette en dessous de 50 à 60°C, même dans les coupes longues dans les aciers alliés denses.

Les fraises abrasives métallographiques se divisent en outre selon leur mécanisme d'alimentation :

• Tronçonneuses manuelles : L'opérateur applique la force d'avance à la main via un bras pivotant. Convient aux matériaux de dureté douce à moyenne et à un débit modéré. Coût d'investissement inférieur, mais la cohérence de la force d'alimentation dépend de la compétence de l'opérateur.
• Tronçonneuses automatiques : La force d'avance est appliquée par un actionneur motorisé (électromécanique ou pneumatique) avec des paramètres d'avance et de force programmables. Les machines de sectionnement automatiques offrent une qualité de coupe plus constante, permettent un fonctionnement sans surveillance pour la section par lots et sont essentielles pour les échantillons durs, cassants ou de grande valeur où une alimentation incohérente entraînerait une charge sur la roue ou une fracture de l'échantillon.

Scie métallographique à basse vitesse (machine de sectionnement de précision)

La scie métallographique à basse vitesse – également appelée machine de sectionnement de précision, scie de sectionnement métallographique ou machine de préparation d'échantillons métallographiques pour échantillons délicats – fonctionne à des vitesses de roue considérablement inférieures (100 à 500 tr/min) en utilisant une lame diamantée plutôt qu'une meule abrasive. La combinaison d'une vitesse de coupe lente et du trait de scie extrêmement fin d'une lame diamantée ( 0,1 à 0,5 mm contre 0,5 à 1,5 mm pour les meules abrasives ) génère une chaleur négligeable et pratiquement aucune déformation mécanique dans l'échantillon.

La scie à basse vitesse applique la charge via un mécanisme d'alimentation à poids mort ou à ressort plutôt que par des actionneurs électriques, permettant des forces très légères et contrôlées qui préservent même les caractéristiques microstructurales les plus fragiles. Cela en fait l’instrument de choix pour :

• Composants électroniques et circuits imprimés — les joints de soudure minces, les couches intermétalliques et les traces de cuivre nécessitent une coupe sans dommage pour examiner les sections transversales sans bavures ni fissures
• Matériaux fragiles et poreux — céramiques, revêtements par pulvérisation thermique, carbures frittés et échantillons géologiques qui se briseraient sous les forces de sectionnement abrasif
• Échantillons biologiques et minéralogiques — os, émail dentaire, coupes minérales pour pétrographie et matériaux hétérogènes similaires
• Coupes minces pour la préparation d'échantillons TEM — où la coupe de départ doit être effectuée aussi près que possible de la région cible avec le minimum de dommages souterrains possible
• Métaux mous et revêtements — les alliages d'or, d'indium, d'étain et de soudure tendre qui s'étalent de manière catastrophique dans des conditions de meule abrasive

Le compromis pour cette précision est le débit : une scie à basse vitesse peut nécessiter 15 à 60 minutes pour réaliser une coupe qu'une fraise abrasive terminerait en moins de deux minutes. Pour les spécimens de grande valeur ou irremplaçables, ce coût en temps est tout à fait justifié ; pour le sectionnement de routine de barres d'acier dans le cadre du contrôle qualité de la production, ce n'est pas le cas.

Meules et lames de coupe : le cœur des équipements de tronçonnage métallographique

La sélection des meules et des lames est la décision la plus critique en matière de coupe métallographique. Une meule inappropriée pour le matériau à couper produit une chaleur excessive, une usure rapide de la meule et une mauvaise qualité de coupe, quelle que soit la qualité de la machine. La meule adaptée au matériau produit une section propre, froide et sans artefacts avec une durée de vie et une vitesse de coupe acceptables.

Meules à tronçonner abrasives

Les meules à tronçonner abrasives sont spécifiées par type d'abrasif, dureté de liaison et structure (porosité). Les règles générales de sélection sont :

• Roues en oxyde d'aluminium (Al₂O₃) — pour les matériaux ferreux : aciers au carbone, aciers alliés, aciers inoxydables, aciers à outils et fontes. L'oxyde d'aluminium est plus dur que le fer et permet une coupe efficace sans usure excessive des meules dans ces matériaux.
• Roues en carbure de silicium (SiC) — pour les matériaux non ferreux (alliages d'aluminium, de cuivre, de laiton, de bronze, de titane, de magnésium), les céramiques et les matériaux réfractaires. Le carbure de silicium est plus tranchant et coupe avec moins de génération de chaleur dans les alliages non ferreux plus mous et plus sensibles thermiquement.
• Dureté de liaison : Les meules à liant souple (désignation de qualité B ou C dans la plupart des systèmes) sont utilisées pour matériaux durs — le liant libère rapidement les grains abrasifs usés, exposant ainsi les arêtes de coupe fraîches et empêchant le vitrage des meules. Des meules à liant dur (grade E–H) sont utilisées pour matériaux souples — le liant plus fort retient les grains abrasifs plus longtemps, empêchant la meule de s'user trop rapidement dans les matériaux à faible résistance.
• Renforcé ou non renforcé : Les meules de tronçonnage métallographique de laboratoire sont renforcées de fibres de verre pour plus de sécurité aux vitesses de rotation élevées des machines à sectionner. Les meules non renforcées ne doivent jamais être utilisées sur les tronçonneuses motorisées.

Lames de gaufrage diamantées pour scies à basse vitesse

Les lames de gaufrette diamantées pour machines de sectionnement de précision sont spécifiées par concentration de diamant, type de liaison (liaison métallique, liaison résine) et épaisseur de la lame. Concentration de diamants plus élevée donne une durée de vie plus longue à un coût plus élevé ; lames à liant résine sont des coupes plus agressives et plus rapides ; lames à liant métallique sont plus durables et mieux adaptés aux matériaux durs et denses tels que les carbures cémentés et les céramiques avancées. La sélection de l'épaisseur de la lame détermine la largeur de saignée et la perte de matière : pour les échantillons de grande valeur ou lorsqu'un emplacement précis des caractéristiques est requis, des lames plus fines minimisent la matière enlevée à chaque coupe.

Spécifications clés lors de la sélection des machines de sectionnement métallographique

La spécification de l'équipement de préparation d'échantillons métalliques nécessite de faire correspondre les paramètres de performance de la machine aux tailles des échantillons, aux types de matériaux, aux exigences de débit et aux normes de qualité du laboratoire. Les paramètres suivants sont les critères d'évaluation les plus importants :

Taille maximale de l'échantillon et capacité de serrage

L'étau à éprouvette ou le système de serrage définit la section transversale maximale qui peut être maintenue solidement pour la coupe. Les fraises abrasives métallographiques de laboratoire s'adaptent généralement à des sections transversales d'échantillons allant de quelques millimètres à 60 à 80 mm de diamètre pour les modèles de table, et jusqu'à 150 mm ou plus pour les équipements de sectionnement au sol à l'échelle de la production. Le système de serrage doit maintenir l'échantillon de manière rigide sans permettre aucun mouvement pendant la coupe : tout mouvement latéral de l'échantillon lorsque la meule est en contact produit une surface de coupe incurvée et peut fracturer la meule abrasive de manière catastrophique.

Vitesse de roue ou de lame et contrôle de vitesse variable

Les machines à tronçonner abrasives fonctionnent généralement à des vitesses de broche fixes comprises entre 2 800 et 3 500 tr/min pour des diamètres de meule standard. Le contrôle de vitesse variable est avantageux pour les laboratoires coupant divers types de matériaux : des vitesses plus faibles réduisent la génération de chaleur dans les alliages non ferreux thermiquement sensibles, tandis qu'une vitesse maximale peut être requise pour une coupe efficace de sections d'acier de grand diamètre. Les scies à basse vitesse avec vitesse variable en continu (généralement 1 à 500 tr/min) offrent une flexibilité maximale pour adapter les paramètres de coupe à chaque matériau et spécification de lame.

Contrôle et automatisation de la force d'alimentation

Les machines de sectionnement métallographique automatiques contrôlent la force d'avance via des systèmes de servomoteurs ou d'actionneurs pneumatiques, avec des paramètres de force et de vitesse d'avance programmables par l'utilisateur. Avance contrôlée par la force — où la machine maintient une force de contact constante quelle que soit la résistance du matériau — est supérieure à l'alimentation à vitesse contrôlée pour les échantillons hétérogènes (par exemple, composites ou échantillons de soudure traversant plusieurs zones de matériau), car elle s'adapte automatiquement à la dureté locale du matériau et empêche la surcharge de la roue dans les phases difficiles. Les meilleures machines automatiques de préparation d'échantillons métallurgiques combinent des profils de force programmables avec une détection de démarrage et de fin de coupe en douceur pour minimiser l'usure des meules et les dommages aux échantillons tout au long du cycle de coupe.

Conception du système de refroidissement

L'apport de liquide de refroidissement détermine directement la température de l'échantillon lors de la coupe abrasive. Les systèmes de refroidissement efficaces sur les équipements de coupure métallographiques offrent 3 à 10 litres par minute de fluide de coupe à travers des buses positionnées des deux côtés de la meule au niveau de l'interface de coupe, garantissant que toute la zone de saignée est inondée tout au long de la coupe. Les systèmes de recirculation du liquide de refroidissement avec réservoirs de décantation et filtration prolongent la durée de vie du liquide de refroidissement et empêchent l'accumulation de copeaux dans la zone de coupe. Pour les laboratoires préoccupés par la contamination des échantillons par le liquide de refroidissement (important pour les analyses chimiques ultérieures), les systèmes de refroidissement à eau propre ou la coupe à sec avec des roues à faible température spécialement formulées sont des alternatives.

Vibrations et rigidité

La rigidité de la machine (la résistance du châssis, de la broche et du système de serrage à la déformation sous les forces de coupe) affecte directement la planéité et le parallélisme de la surface de coupe. Les vibrations pendant la coupe introduisent des ondulations dans la face coupée qui doivent être éliminées par des étapes de meulage supplémentaires, ce qui gaspille le matériau de l'échantillon et le temps de préparation. Des bâtis de machines en fonte ou en acier soudé, des roulements de broche de précision avec des tolérances de faux-rond définies et des supports de base antivibratoires caractérisent les équipements de coupe métallographique de haute qualité. Spécifications publiées du faux-rond de la broche de ≤0,01 mm TIR distinguer les instruments de précision des machines à tronçonner de qualité production.

Meilleures pratiques pour la découpe d'échantillons métallographiques : éviter les erreurs courantes

Même avec une sélection correcte de machine et de meule, de mauvaises pratiques d'exploitation introduisent des artefacts qui compromettent l'analyse métallographique. Les pratiques suivantes reflètent l’expérience accumulée en laboratoire dans le domaine de la préparation d’échantillons métallurgiques :

• Ne coupez jamais à sec avec des meules abrasives. Une seule coupe à sec, même brève, peut élever la température de surface de l'acier au-dessus de 200°C, provoquant un revenu des structures martensitiques et introduisant une couche de gravure blanche détectable en microscopie optique. Vérifiez toujours le débit du liquide de refroidissement avant de commencer la coupe.
• Montez les échantillons fragiles ou poreux avant de les couper. Les revêtements par pulvérisation thermique, les matériaux en mousse et les compacts frittés poreux doivent être imprégnés sous vide de résine époxy avant la section pour éviter l'arrachement et l'effondrement des pores pendant la découpe. La résine soutient la microstructure tout au long de toutes les étapes de préparation ultérieures.
• Prévoyez une distance suffisante par rapport aux éléments d’intérêt. La face coupée elle-même présente un certain degré de dommages, même avec les meilleures pratiques de coupe. Sectionnez à au moins 1 à 2 mm une caractéristique critique (ligne de fusion de soudure, interface de revêtement, pointe de fissure) et retirez la couche endommagée par meulage avant que la caractéristique ne soit exposée pour examen.
• Utilisez la force d'avance appropriée pour le matériau. Une force d'avance excessive dans les sections abrasives, en particulier dans les matériaux durs et cassants, provoque une déflexion de la meule, des coupes courbes et des pics thermiques. Commencez avec la force minimale qui permet d'obtenir une progression de coupe régulière et augmentez-la uniquement si un vitrage des meules (perte de l'action de coupe) est observé.
• Habillez régulièrement les meules abrasives. Une meule abrasive vitrée ou chargée coupe lentement, génère un excès de chaleur et peut se briser sous l'effet d'une force d'avance accrue. Habillez la meule avec un dresseur diamanté à pointe unique ou un bâton de dressage dès les premiers signes d'une efficacité de coupe réduite.
• Enregistrez les paramètres de coupe pour chaque spécimen. Dans les contextes d'analyse des défaillances et de recherche, la documentation du type de machine, des spécifications de la roue, du type de liquide de refroidissement, de la force d'alimentation et de la durée de coupe pour chaque éprouvette crée une piste d'audit qui permet d'identifier et de distinguer tout artefact de section des véritables défauts de matériau pendant la phase de reporting.

Équipement de coupage métallographique en contexte : le flux de travail complet de préparation des échantillons

L'équipement de coupe métallographique constitue la première étape d'une séquence de préparation définie. Comprendre où la coupe s'inscrit dans le flux de travail plus large clarifie pourquoi la qualité de coupe a une influence si disproportionnée sur les résultats analytiques finaux.

1. Sectionnement — une tronçonneuse métallographique ou une scie à basse vitesse réalise la section initiale. La qualité de coupe détermine la quantité de matière qui doit être enlevée lors du meulage ultérieur pour atteindre une surface intacte.
2. Montage — la section est encapsulée dans une résine thermodurcissable ou durcissant à froid (époxy, phénolique, acrylique) pour créer une rondelle standardisée et maniable pour les étapes ultérieures et pour soutenir les bords de l'échantillon et les éléments fragiles pendant le polissage.
3. Broyage — des passes successives sur des papiers abrasifs (SiC ou à liant diamant) de granulométrie décroissante éliminent la couche endommagée de la section et établissent une surface plane et plane. La profondeur de meulage requise est directement proportionnelle à la gravité des dommages causés par la section : une section de haute qualité réduit le temps de meulage de 30 à 50 % par rapport à une section mal contrôlée.
4. Polissage — le polissage en suspension de diamant ou en silice colloïdale sur des nappes en tissu élimine les rayures de meulage restantes pour produire une finition miroir sans déformation. La rugosité de surface finale sur les échantillons métallographiques polis est généralement Ra <0,01 µm.
5. Gravure — la gravure chimique ou électrolytique révèle les limites de grains, les limites de phases et les caractéristiques microstructurales en attaquant sélectivement différentes phases et orientations. L'agent de gravure le plus couramment utilisé pour les aciers au carbone et faiblement alliés est le Nital à 2 à 4 % (acide nitrique dans l'éthanol) ; les aciers inoxydables austénitiques utilisent le réactif de Kalling ou une gravure électrolytique dans l'acide oxalique.
6. Examen — la microscopie optique, la microscopie électronique à balayage (MEB), la diffraction par rétrodiffusion électronique (EBSD), la spectroscopie de rayons X à dispersion d'énergie (EDS) et des tests de dureté sont effectués sur la surface préparée pour caractériser la microstructure du matériau, la composition de phase, la taille des grains, la teneur en inclusions, l'épaisseur du revêtement et la morphologie des défauts.

L'investissement dans un équipement de coupe métallographique de haute qualité et dans la sélection correcte des meules rapporte des rendements cumulatifs à chaque étape de préparation ultérieure : réduisant le temps de meulage, préservant la géométrie de l'échantillon, protégeant les éléments fragiles et garantissant que la microstructure observée au microscope est la véritable microstructure du matériau, et non un artefact de préparation.
